Mistar, Jangka Sorong, dan Mikrometer Sekrup

Mistar

Mistar digunakan untuk mengukur panjang suatu benda. Nilai skala terkecil mistar adalah 0,1 cm atau 1 mm. Ketelitian / akurasi dari mistar sama dengan setengah skala terkeil yaitu 0,05 cm atau 0,5 mm.

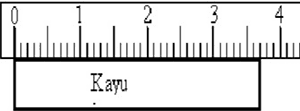

Contoh soal

Sumber : https://www.wardayacollage.com/

Jawaban

Panjang dari kayu diatas:

l = 3 + 0,7\ cm

l = 3,7 cm

Jangka Sorong

Jangka sorong juga digunakan untuk mengukur panjang, tetapi memiliki tingkat ketelitian / akurasi lebih tinggi dibandingkan mistar. Jangka sorong bisa digunakan untuk mengukur panjang, diameter dalam dan luar, serta kedalaman.

Jangka sorong terdiri dari 2 bagian skala yaitu skala utama dan skala nonius. Nilai terkecil skala utama yaitu 0,1 cm, sedangkan nilai dari skala nonius ada beberapa yaitu 0,01 cm, 0,005 cm, dan 0,002cm.

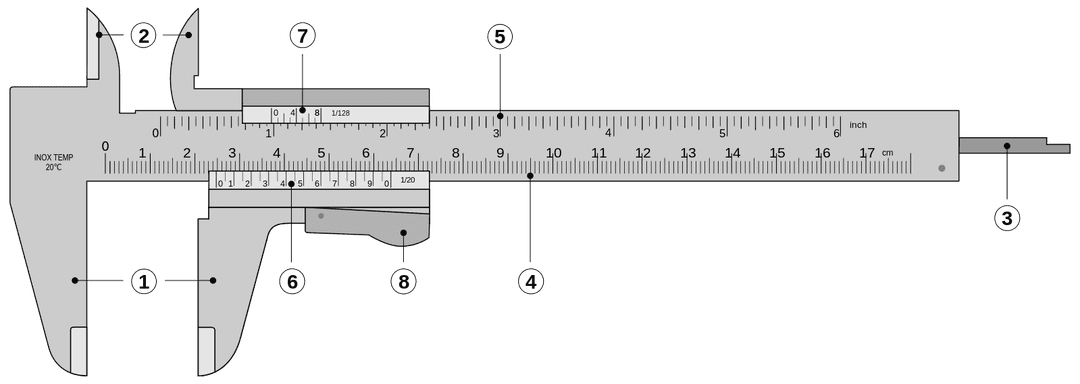

Bagian-bagian jangka sorong

Sumber : https://en.wikipedia.org/

1. Rahang Bawah / Rahang Luar

Rahang bawah digunakan untuk mengukur diameter luar atau ketebalan benda. Misalnya mengukur diameter pensil, mengukur ketebalan buku.

2. Rahang Atas / Rahang Dalam

Rahang atas digunakan untuk mengukur diameter dalam. Misalnya mengukur diameter dalam pipa.

3. Pengukur Kedalamam

Sesuai namanya, alat ini digunakan untuk mengukur kedalaman suatu benda.

4 & 5. Skala Utama

Bagian ini berfungsi menunjukkan hasil dari pengukuran skala utama. Pada nomor 4, satuan pengukurannya adalah centimeter (cm), sedangkan nomor 5 menggunakan satuan inchi.

6 & 7. Skala Nonius

Bagian ini berfungsi menunjukkan hasil dari pengukuran skala nonius (angka ketelitian). Jika kamu menggunakan skala utama nomor 4, maka skala noniusnya menggunakan yang nomor 6 (bawah). Jika skala utamanya menggunakan nomor 5, maka skala noniusnya menggunakan yang nomor 7 (atas).

8. Pengunci

Pengunci berfungsi untuk menahan rahang agar tidak bergeser, sehingga skala yang didapatkan tidak berubah saat pengukuran.

Cara menggunakan jangka sorong

langkah-langkah penggunaan jangka sorong.

Pastikan garis angka nol skala utama segaris dengan angka nol skala nonius.
Buka pengunci lalu geser rahang kekanan.
Letakkan benda diantara dua rahang, kemudian geser rahang kekiri hingga rapat.
Tutup pengunci agar rahang tidak bergeser.
Hasil pengukuran siap dihitung.

Cara menghitung hasil pengukuran

Langkah-langkah menghitung hasil pengukuran jangka sorong.

Menentukan skala utama

Panjang skala utama garis sebelum angka nol pada skala nonius.

Menentukan skala nonius

Skala nonius didapatkan dari garis skala nonius yang segaris atau berhimpit dengan garis skala utama.

Contoh soal

Sumber : https://soalfismat.com/

Jawaban

Skala utama $= 6,8\ cm$

Skala nonius $= 0,06\ cm$

Hasil pengukuran $= 6,8 + 0,06 = 6,86\ cm$

Mikrometer Sekrup

Mikrometer sekrup digunakan untuk mengukur benda yang sangat tipis / kecil. Alat ini memiliki ketelitian / akurasi lebih tinggi dari 2 alat ukur sebelumnya.

Sama halnya jangka sorong, mikrometer sekrup memiliki 2 bagian skala yaitu skala utama dan skala nonuis. Skala utama memiliki nilai terkecil 0,5 mm, sedangkan skala nonius memiliki nilai terkecil 0,01 mm. Panjang maksimum benda yang dapat diukur oleh mikrometer sekrup adalah 25 mm / 2,5 cm.

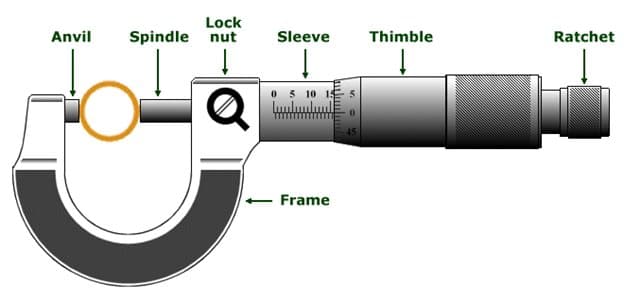

Bagian-bagian mikrometer sekrup

Sumber : https://www.studiobelajar.com/

Frame / Bingkai

Frame adalah bagian dari mikrometer yang bentuknya menyerupai bentuh huruf U. Frame umumnya terbuat dari logam yang tahan panas dan dilapisi dengan plastik untuk mencegah perpindahan panan dari tangan pengguna ke mikrometer.

Anvil / Poros Tetap

Anvil adalah bagian tetap yang berfungsi sebagai tumpuan benda yang diukur.

Spindle / Poros Gerak

Spindle memiliki fungsi sama dengan anvil, hanyasaja bagian ini bisa bergeser untuk menyesuaikan ukuran benda yang diukur.

Lock / Pengunci

Bagian ini berfungsi untuk mencegah spindle bergeser saat kamu menghitung hasil pengukuran dan menyebabkan hasil tidak sesuai.

Sleeve / Skala Utama

Sleeve adalah bagian yang menunjukkan hasil skala utama dari pengukuran dalam satuan milimeter (mm).

Thimble / Skala Nonius

Thimble adalah bagian yang menunjukkan hasil skala nonius dari pengukuran. Thimble berputar satu arah diluar batang sleeve. Pada thimble terdapat angka 1-50 yang berarti 0,01mm - 0,50mm.

Ratchet

Ratchet digunakan untuk memutar thimble, putar ratchet secara perlahan hingga keluar bunyi klik yang artinya benda sudah terapit oleh anvil dan spindle.

Cara menggunakan mikrometer sekrup

Langkah-langkah mengukur menggunakan mikrometer sekrup :

Geser spindle kekanan dengan memutar thimble.
Letakkan benda diantara anvil dan spindle.
Geser spindle kekiri dengan memutar ratcher secara perlahan hingga berbunyi klik.
Tutup pengunci supaya spindle tidak bergeser.
Hitung hasil pengukuran.

Cara menghitung hasil pengukuran

Langkah-langkah menghitung hasil pengukuran menggunakan mikrometer sekrup.

Skala utama

Skala utama ditunjukkan pada garis terakhir sebelum spindle.

Skala nonius

Skala nonius ditunjukkan pada garis spindle yang segaris dengan garis horizontal pada sleeve.

Contoh soal

Sumber : https://soalfismat.com/

Jawaban

Skala utama $= 2\ mm$

Skala utama $= 0,06\ mm$

Hasil pengukuran $= 2 + 0,06 = 2,06\ mm$
